产品个性
PRODUCT CHARACTERISTICS

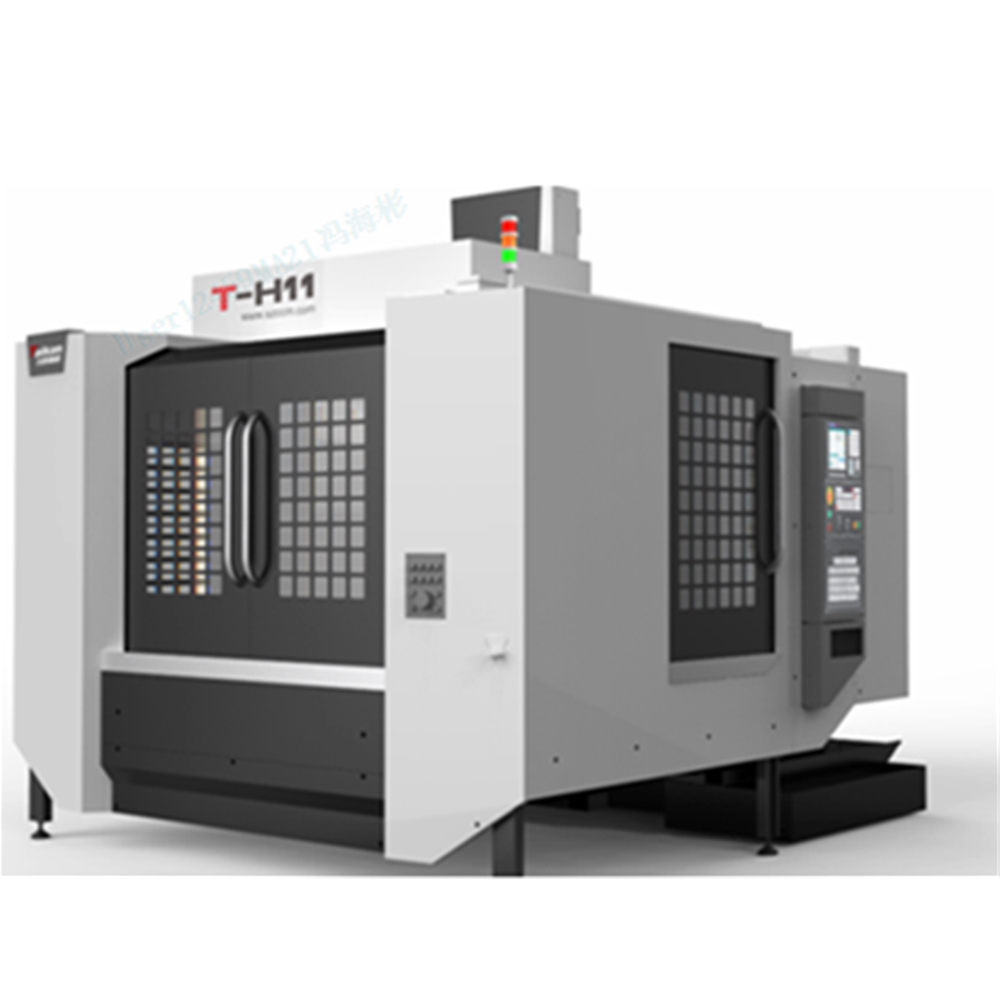

东升国际官网精机卧式加工中心T-H11具备高速高效切削机能：
1、整机结构选取定柱式，十字滑台结构 ；硌∪〕蟛槐涞鬃，大跨距人字形立柱 ；〈蠹均选取优质树脂砂造型、高强度铸铁资料铸造而成，使机床得到高刚性和不变的精度 ；
2、整机为全封关防护，机床造型美观，操作、维建方便 ；
3、主轴选取高速主轴单元，前端选取迷宫式设计，并带气幕 ；ぶ澳，预防切削液进入主轴轴承， ；ぶ髦 ；
4、刀库选取24把刀臂式刀库，质量靠得住，机能不变 ；
5、机床排屑标配两侧斜坡后排，水箱后置设计，人道化、效能高，双层水箱过滤系统结构，为工件加工提供优良的切削液。
利用领域
APPLICATION AREA
本机床合用于有色金属材质的中幼型箱体类、板类、盘类、阀门类、壳体类等复杂零件的多种类中幼批量加工，宽泛利用于模具、汽配、医疗器械行业。
加工工件
MACHINING WORKPIECE
产品参数
PRODUCT PARAMETERS
|
项目 |
单元 |
H-11 |
|
三轴行程X/Y/Z |
mm |
1100/600/650 |
|
主轴端面到工作台中心距离 |
mm |
175～825 |
|
主轴轴心到工作台面距离 |
mm |
50~650 |
|
最大工件尺寸 |
mm |
φ1200×720 |
|
工作台尺寸 |
mm |
500×500 |
|
工作台承沉 |
Kg |
500 |
|
最幼设定单元 |
Deg(°) |
0.001 |
|
最高转速 |
r/min |
直联12000 |
|
刀柄规格 |
/ |
BT40 |
|
刀库容量 |
T |
24 |
|
刀具长度 |
mm |
320 |
|
切削进给速度领域 |
mm/min |
1-10000 |
|
X、Y、Z轴快移速度 |
m/min |
36/36/36 |
备注：以上所有图片仅供参考，以现实交付为准 ；本公司产品不休改进，上述资料若有调换，恕不另行通知。
